PG45PX-ROS |
 |
用途 |
消火栓ポンプ 7.5kW(直入方式)×1台 駆動用
屋外形・低騒音パッケージ(機側1mにて85dB【A】) |
発電機定格出力 |
39kVA 200V, 50Hz, 2P-3000min-1 |
機関定格出力 |
S4Q形・38.6kW / 3000min-1
電気（セルモータ）始動方式
直結ラジエータ冷却方式
使用燃料：軽油
|
特殊仕様 |
御指定色塗装(パッケージ外面) |
|
|
PG130PX-ROSS |
 |
用途 |
スプリンクラー 30kW(Y-△方式)×1台 駆動用
消火栓ポンプ 15kW(Y-△方式)×1台 駆動用
屋外形・超低騒音パッケージ(機側1mにて75dB【A】) |
発電機定格出力 |
115kVA 200V, 50Hz, 2P-3000min-1 |
機関定格出力 |
6D14-T形・110.3kW / 2335min-1
電気（セルモータ）始動方式
直結ラジエータ冷却方式
使用燃料：軽油
|
特殊仕様 |
なし |
|
|
PG120PY-ROSS |
 |
用途 |
人工心肺装置用予備電源
屋外形・超低騒音パッケージ(機側1mにて75dB【A】) |
発電機定格出力 |
105kVA 200V, 50Hz, 2P-3000min-1 |
機関定格出力 |
6D14-T形・100.8kW / 2335min-1
電気（セルモータ）始動方式
直結ラジエータ冷却方式
使用燃料：軽油
|
特殊仕様 |
電源切換器取外し、充電回路のみ切換器搭載
※標準は、切換器搭載 |
|
◆共通仕様
| 項目 | 仕様 | | 用途 | 非常用予備電源 | | 規格 | JIS、JEC、JEM、電気設備技術基準、消防法 | | 設置場所 | 定置形 | | 使用条件 | 周囲温度：5〜-40℃ | | 湿度：相対湿度80%まで | | 高度：標高300ｍまで | | 運転方式 | シーケンス制御による全自動運転方式(マイコン制御)
盤面スイッチによる手動運転方式併用 | | 始動時間 | 停電より負荷投入まで10秒以内(即時形) | | 発電機盤 | 形式 | 閉鎖形（搭載） | | 構成 | 自動始動装置、保護装置、励磁装置、主回路開閉器、計測装置、表示灯(ランプテスト付)、自動充電器、電源切換装置(但しPG155以上は別置オプション) | | 計器類 | 発電機側 | 交流電流計、交流電圧計、周波数計、直流電圧計、直流電流計 | | エンジン側 | 温度計(油温・水温兼用)、油圧計、回転計、スタータスイッチ、温度表示切換スイッチ | | 保護と警報装置 | | | 油圧低下(63Q) | 水温上昇(49W) | 過速度(12) | 始動渋滞(48) | 断水(69W) | 界磁異常(30GF) | 非常停止(5E) | 過電流(49G) | 充電異常(30CH) | | 表示 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | | 警報 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | | 停止 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | --- | --- | | ※設定値 | 油圧
0.15±0.02
MPa
| 水温
98±2℃(W)
101±2℃(R)
| 定格速度の112〜115% | 始動命令後20＋100秒以内に始動しない場合 | 水位低下または水圧0.01MPa | 保護回路形成後2秒以上電圧低下 | 押釦操作 | 定格電流の110% | 充電器故障2時間以上 | ※機種により多少の変更がある場合があります。断水はオプション扱いです。 | | 塗装色 | マンセル 5Y7/1(近似色) ※機種によりエンジンは異なる場合があります。 |
◆特殊仕様
非常時の72時間連続運転仕様、別置形低騒音ラジエータ仕様、寒冷地仕様、発電機計測・保護のデジタル化仕様、400V発電機（PG115以上）、アルカリバッテリ搭載等に関してはご相談下さい。

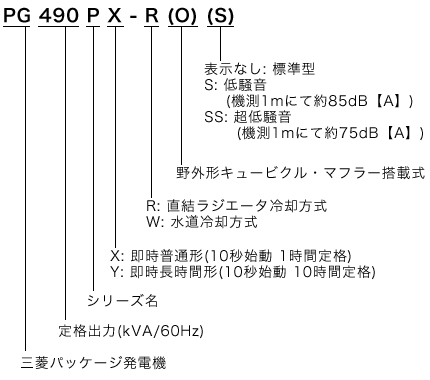

◆PG-Pシリーズ形式仕様
◆諸元・PXシリーズ(即時普通形)/PYシリーズ(即時長時間形)
PXシリーズ
(オーバーロードなし) | PG20PX | PG28PX | PG45PX | PG57PX | PG87PX | PG115PX | PG130PX | PG155PX | PG220PX | PG255PX | PG330PX | PG335PX | PG400PX | PG490PX | | 定格出力 | 水道冷却式(W) | 50Hz | kVA | 20 | 26 | 41 | 55 | 84 | 100 | 120 | 133 | 200 | 220 | 265 | 300 | 360 | 450 | | 60Hz | 20 | 28 | 45 | 57 | 87 | 115 | 130 | 155 | 220 | 255 | 330 | 355 | 400 | 490 | | ラジエータ冷却式(R) | 50Hz | kVA | 20 | 24.5 | 39 | 53 | 80 | 95 | 115 | 130 | 200 | 220 | 260 | 300 | 360 | 425 | | 60Hz | 20 | 26.5 | 42 | 53.5 | 82 | 108 | 125 | 150 | 220 | 255 | 315 | 355 | 400 | 460 | PYシリーズ
(オーバーロード110%付) | PG20PY | PG25PY | PG40PY | PG51PY | PG78PY | PG100PY | PG120PY | PG140PY | PG200PY | PG230PY | PG300PY | PG325PY | PG360PY | PG470PY | | 定格出力 | 水道冷却式(W) | 50Hz | kVA | 20 | 23.5 | 37 | 50 | 76 | 90 | 110 | 120 | 185 | 200 | 250 | 270 | 340 | 410 | | 60Hz | 20 | 25 | 40 | 51 | 78 | 100 | 120 | 140 | 200 | 230 | 300 | 325 | 360 | 470 | | ラジエータ冷却式(R) | 50Hz | kVA | 20 | 22.5 | 35 | 47.5 | 72 | 85 | 105 | 115 | 185 | 200 | 250 | 270 | 340 | 375 | | 60Hz | 20 | 23.5 | 38 | 48 | 74 | 94 | 115 | 135 | 200 | 230 | 300 | 325 | 360 | 415 | | 電圧 | 50/60Hz | V | 200/220 | | 回路方式 | | 3相3線式(単相2線付) | 3相3線式 | | 力率 | | 0.8(遅れ) | | 単相出力 | kVA | 1 | 1.5 | 2 | 3 | 4 | 6 | 6.5 | --- | 注記：
1. |
別置ラジエータ(ラジエータユニット)使用時のPG20〜PG220までは水道冷却式の出力とし、PG255〜PG490については 直結ラジエータ冷却式の出力とします。
なお、PG20〜PG220までのラジエータユニットの電動ファンは発電機負荷として考慮下さい。 |
2. |
PG155〜PG490には、電源切換器は搭載しておりません。別途(オプション)、電源切換盤が必要となります。 |
3. |
灯油、A重油使用の場合は、燃料性状により使用出来ない場合がありますので、ご相談下さい。PG20〜PG255には、灯油使用は対応出来ません。
なお、PG20〜PG255までの機種には、灯油は使用出来ません。 |
|
